壓力表校驗器說明書

一、用途

壓力表校驗器也稱為壓力表校驗儀或壓力表校驗泵，壓力表校驗器的原理是活塞桿運動壓力增強，從而達到加壓的目的。壓力表校驗器是用于檢驗一般壓力表的壓力源，檢驗壓力可達60MPA，檢驗真空度可達-0.08MPA。

二、基本結構與工作原理

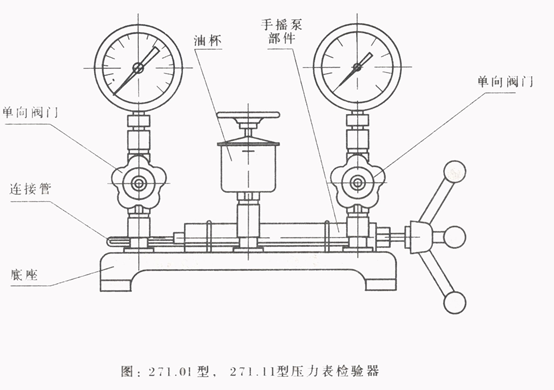

壓力表校驗器由手搖泵部件、油杯和兩個單向閥門組成，各部件用連接管相連固定在底座上，閥上裝有M20*1.5的兩端鎖母用以連接精密壓力表和被檢驗的壓力表。

關閉油杯閥門，旋轉手輪使活塞移動，由此產生的壓力（或真空）即可傳至兩個壓力表；根據精密壓力表的示值對被檢驗壓力表進行檢驗。

三、技術參數

四、驗收與保管

1、 用戶收到校驗器時，應先檢查包裝箱是否完整;如有損傷，應立即查明原因。

2、 開箱后拆除襯墊物，檢查校驗器外觀是否完好，說明書，出廠合格證是否齊全，并核對產品及附加（皮碗5個），如有短缺，請立即通知我廠。

3、 校驗器應儲藏在室內，其環境溫度為+5～＋35℃，相對溫度不大于80%，周圍空氣不應含有腐蝕檢驗器的有害物質。

五、安裝與使用

安裝：

1、校驗器應放在便于操作的工作臺上，必須保持水平。

2、校驗器的工作環境溫度為+20±10℃，相對濕度不大于80%，周圍空氣不得含有腐蝕性氣體。

3、校驗器不得受震動；工作臺上需鋪上橡皮墊，用螺釘緊固。

4、使用前，首先用汽油清洗校驗器管路，然后將傳壓介質注滿油杯。旋轉手搖螺桿泵的手輪，檢查油路是否通暢；若無問題，即可裝上精密壓力表和被校壓力表。

使用：

5.操作步驟：

 檢驗壓力表時：

（1）打開油杯閥，逆時針旋手輪，使手搖泵的氣缸充滿油液。

（2）關閉油杯閥，打開閥，再順時針旋手輪，壓縮油液，使油壓作用于壓力表，根據兩只表的指示值即可進行檢驗。

 檢驗真空表時：

（1）清除校驗器內部傳壓介質。

（2）關閉閥，打開油杯閥，并將手搖泵螺桿全部旋入氣缸。

（3）關閉閥，打開閥，旋出手搖泵螺桿，形成真空；如果旋出一次未達到真空度時，應再關閉閥，打開閥，旋進手搖泵螺桿到底，接著關閉閥，打開閥，旋出手搖泵螺桿，如此反復旋進，旋出數次，直至達到所需真空度為止。

六、維護與修理

1、定期清洗儀器各部分，清洗后，裝成原狀。

2、油液里不應混有雜質或臟物，使用一定時期后，必須更換新油。

3、不使用時請蓋上布罩，以免塵埃進入校驗器。

七、訂貨須知

訂貨時請注明：型號、名稱、校驗壓力。
